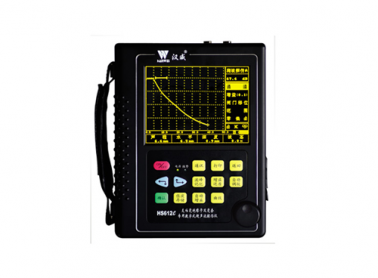

HS612e型支柱瓷絕緣子及瓷套超聲波檢測儀

產品概述
hs612e支柱瓷絕緣子及瓷套專用數字式超聲波探傷儀
通用型數字超聲波探傷儀
高亮場致顯示器,中文功能熱鍵操作
高性能安全環保鋰電

咨詢熱線：13761118001

產品介紹55

產品概述
HS612e支柱瓷絕緣子及瓷套專用數字式超聲波探傷儀

通用型數字超聲波探傷儀

高亮場致顯示器,中文功能熱鍵操作

高性能安全環保鋰電

模塊插接式、一機兩電兩充

探頭接口:Q9-Q9

通訊方式:專用串口

探傷通道:50組,設置橫波探傷、縱波探傷、小角度探傷、表面波探傷

存儲量:1000幅

焊縫型行:具有焊縫坡口型式、顯示缺陷位置

裂紋測高:實施衍射對裂紋進行測高

性能特點
HS612e 功能及特點

筆記本式掌上型結構，典雅大方。

超高速的采樣（125MHz），回波更顯保真。

專業針對支柱瓷絕緣子及瓷套內外壁探傷要求。

本機設置為：爬波探傷：A、B、C、D、E、F、G七個探傷參數通道平臺;

縱波小角度探傷：A、B、C、D、E、F、G七個探傷參數通道平臺;

橫波探傷：A、B、C、D、E、F、G七個探傷參數通道平臺;

探傷工作時只要調出預存好的探傷通道即可。

采用超高亮的場致顯示器，使探傷在現場強光下清晰可視。

采用高效能鋰離子電池供電，隨機配置兩塊電池，機內機外均可充電、互換，

充分滿足每天現場探傷需要。

采用中文熱鍵和智能飛梭旋鈕方式操作，即現實又簡便。

采用DAC曲線和閘門以及聲光報警形式，讓缺陷“自首”。

自動波峰搜索，沒有找不著的缺陷回波和數值。

可記憶探傷靈敏度，一鍵恢復更簡便。

自動增益功能智能化調節波幅高度（80％）。

體積輕巧，連電池僅重1.4Kg。

可隨身掛放，無需手持，高空作業更安全。

單項指令式清零，實行單通道清零，整機清零，通道清零，存儲數據可保存。

海量數據存貯（900幅傷波）。

并行接口,與計算機連接,對探傷數據編輯處理,打印輸出。超聲探傷實現計算機管理。

技術參數
HS612e主要技術參數

工作頻率：（0.5~20）MHz

增益調節： 110dB（設手動0.1dB、2dB、6dB步進）

檢測范圍：（0~ 5500）mm鋼縱波

聲速范圍：（0 ~ 9000）m/s

動態范圍： ≥32dB

垂直線性誤差： ≤3%

水平線性誤差： ≤0.3%

分辨力：＞42dB（5P14）

靈敏度余量：＞62dB（深200mmФ2平底孔）

顯示屏：高亮橙黃ＥＬ顯示屏

數據存儲：存儲21組探傷參數，900幅探傷回波

電源、電壓：直流（DC）7.5V鋰電池連續工作5小時；交流（AC）220V

環境溫度：（-25 ~ 50）℃（參考值）

相對濕度：（20 ~ 95）％ RH

外型尺寸： 215×165×45（mm）

重量：整機帶內置電池1.4 kg
