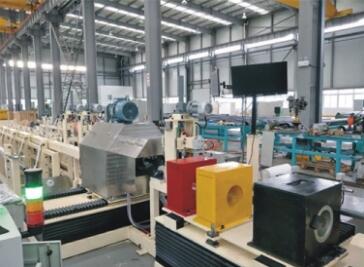

無線傳輸旋轉探頭管材/棒材超聲波自動檢測設備

應用領域
各類中小口徑管材及棒材
技術參數
（1）檢測方法：探頭旋轉水浸法
（2）適用工件：各類中小口徑管材及棒材

咨詢熱線：13761118001

產品介紹351

應用領域

各類中小口徑管材及棒材

技術參數

（1）檢測方法：探頭旋轉水浸法

（2）適用工件：各類中小口徑管材及棒材

（3）適用管徑范圍： Φ14mm（Min）～Φ460mm

　　 Ⅰ型：Φ14mm（Min）～Φ114mm

Ⅱ型：Φ50mm～Φ150mm

Ⅲ型：Φ100mm～Φ219mm

Ⅳ型：Φ219mm-Φ460mm

（4）探傷速度：20m/min～80 m/min連續可調

（5）檢測通道： 4～32通道（可擴展）

（6）檢測功能：縱向、橫向、斜向、分層、測厚

（7）執行標準：滿足或高于國標、行標、企標、ISO標準、ASTM標準、EN標準等標準

（8）信噪比：≥8dB

（9）周向靈敏度差：≤2dB

（10）誤報率：≤2%

（11）漏報率：0%

（12）管端盲區：≤50㎜

（13）穩定性（16小時長時間運行）：信噪比、周向靈敏度差波動≤2dB

（14）用水量：70L/h（0.25MPa、可循環）

主要功能

（1）全中文界面，操作方便簡捷；

（2）各通道配置參數（系統增益、掃描范圍、延遲、工作方式、檢波方式、通道相位及閘門參數等）獨立調節，

可另存，可調用各通道波形，可針對某個通道獨立放大顯示，也可所有通道同時顯示；

（3）檢測結果以帶狀圖顯示，直觀易懂，可直接打??；

（4）檢測過程中，缺陷可實現峰值包絡顯示；

（5）可進行自動增益補償；

（6）自動保存探傷結果；

（7）實現聲光報警并輸出到噴標器，系統輸入輸出端口各8路，滿足不同場合的需求；

（8）對全信息記錄的檢測結果可離線分析評估，輸出檢測報告、檢測結果統計報告及當前班組不合格品統計；

可查詢、回放、數據存儲；

（9）基于工業控制計算機管理，工業級以太網進行數據交換。

設備特點

先進性

→ 儀器采用模塊化結構，每四個通道為一個模塊，結構緊湊，可互換性強和擴展性強；

→ 同時具有垂直入射和斜入射高密度超聲脈沖，實現100%斷面聲束覆蓋，可檢出任意位置的缺陷，并保證周

向靈敏度的一致性；

→ 特制探頭信號線纜轉接模塊，更換探頭速度快；

→ 儀器直接嵌置在旋轉機構上，使探頭連接線路最短，檢測信號保真效果好；

→ 儀器與外置計算機通訊采用最新調制解調技術，兼具無線與有線的優點，檢測效果優越。

穩定性

→ 結構設計及工藝上雙層屏蔽，抗干擾能力強；

→ 重復頻率高，檢測速度快；

→ 儀器技術性能指標符合國家標準及歐洲標準。

耐用性

→ 多重保護措施，具有防水、防銹、防塵、防撞等功能，耐用性強；

→ 聲信號采用封閉型旋轉無線耦合方式，有效提高周向靈敏度的穩定性，探頭與工件不接觸，無磨損，設備使用周期長。
