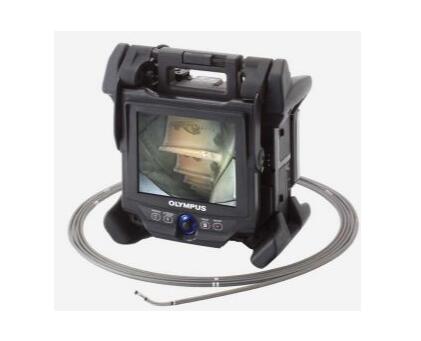

內窺鏡與管道鏡 IPLEX NX

產品概述：
IPLEX NX中集成了IPLEX系列中最先進的技術。通過高品質的圖像傳感器、明亮的激光二極管光源、圖像處理技術和奧林巴斯的光學鏡頭技術，即使在大范圍的區域里，IPLEX NX也能提供明亮的高分辨圖像。

咨詢熱線：13761118001

產品介紹160

型號說明

IPLEX NX中集成了IPLEX系列中最先進的技術。通過高品質的圖像傳感器、明亮的激光二極管光源、圖像處理技術和奧林巴斯的光學鏡頭技術，即使在大范圍的區域里，IPLEX NX也能提供明亮的高分辨圖像。

高品質圖像
擴展的測量能力
提高了檢查效率

能夠進行清晰觀察的高品質圖像

IPLEX NX能夠傳送出高分辨率圖像。其可靠的畫質使用戶能夠清晰地識別出問題點和缺陷區域，從而使檢查員能夠?qū)﹃P(guān)鍵系統和技術作出正確的判斷。

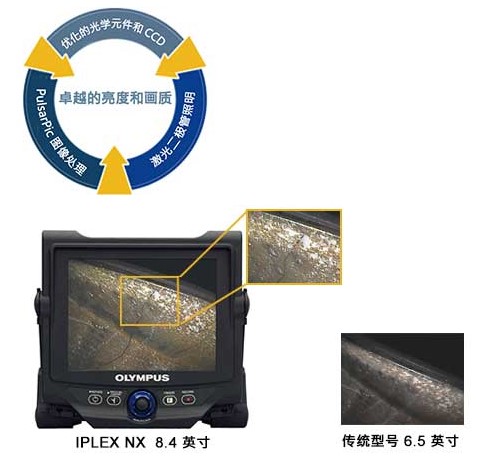

亮度和畫質

采用IPLEX NX觀察目標區域比以前更清晰。三種增強技術 – 改善的高分辨率CCD技術、先進的激光二極管照明技術和新型的PulsarPic處理器 – 提供了的畫質，亮度是傳統工業視頻內窺鏡的四倍。即使是大而寬的標本也能照亮檢查目標。

降噪 (NR) 算法控制

光滑的表面常常出現圖像噪點，比如偽色，并且低度照明圖像中的隨機噪點可能會妨礙嚴格的檢查。新的PulsarPic系統采用了針對IPLEX NX進行了微調的降噪 (NR) 算法，以產生噪點很少的圖像，便于進行決策篩選工作。

NR 高 NR 低 NR 關閉

大觸摸屏顯示器

鮮明的8.4英寸觸摸屏顯示器在任何光線下都可以傳送出清晰明亮的圖像。

IPLEX NX擁有IPLEX系列中8.4英寸顯示器，可以顯示比傳統6.5英寸顯示器大1.7倍的圖像。

圖像尺寸比較

圖像

即使在黑暗的地方，或反射強的地方也可以用明亮而清晰的圖像來檢測廣大區域中細微的缺陷。IPLEX NX工業視頻內窺鏡的技術意味著用戶可以獲得用于快速、檢查的高品質圖像。

		IPLEX NX	傳統型號 (IPLEX FX)
分辨率顯示細微的缺陷	腐蝕/燒蝕的材料
亮度照亮整個大的腔體	渦輪機
真實的色彩還原呈現出鮮明的細節	焊接
先進的降噪性能改善了實時圖像畫質	燃燒室

擴展的測量能力

IPLEX NX設計能夠進行3D測量。融入了奧林巴斯公司先進的工業視頻內窺鏡技術，能夠完成而有效檢測。

超大區域的立體測量

立體測量功能用于測量缺陷的尺寸或深度，比如檢查過程中發現的裂縫。重新設計的光學系統和強化技術極大地?cái)U(kuò)展了檢查面積。現在用戶可以在比傳統工業視頻內窺鏡大4倍的檢查區域中識別并測量距離為2倍遠的缺陷。立體測量功能通過準確的三角測量提供了圖像上指定點的3D空間信息，從而提供了準確的長度、深度和形狀測量。IPLEX NX專為提高準確性和畫質而設計、生產和微調，從而使檢查員可以檢測以前是要靠近才能測量的小裂縫或缺陷。

* 與帶直視立體光學適配器的傳統φ6.0mm內窺鏡比較時。

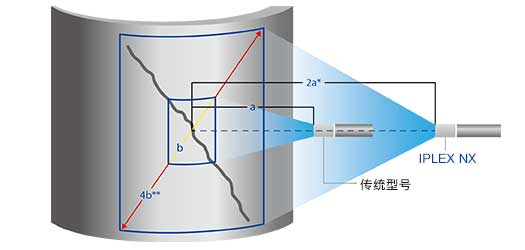

在IPLEX NX擴展測量區域里 (左) 可以測量以前不可測量的缺陷類型 (右)

更大的檢查面積使用戶能夠更容易地觀察更大的缺陷。
1.即使從兩倍遠的距離進行測量，IPLEX NX也能與傳統型號一樣準確。
2.如果φ6.0mm內窺鏡與直視立體光學適配器配套使用，IPLEX NX對角線長度對應的檢測區域幾乎是傳統型號的四倍。
參考: 實際的視角比本示意圖顯示的更寬。

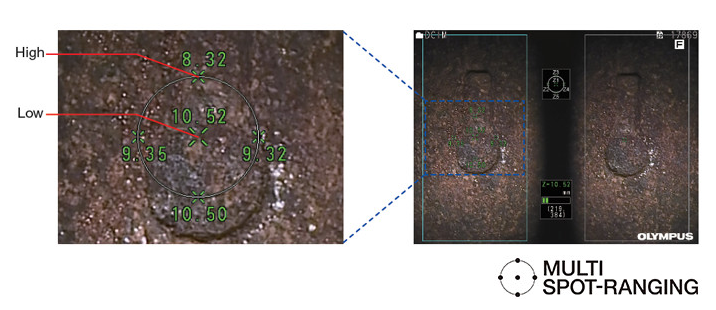

多點物距測量

IPLEX NX擁有獨特的多點物距測量功能，能夠?qū)崟r(shí)測量從內窺鏡到檢查表面上多個點之間的距離。該功能提供了實時表面信息，不會暫?；蛑袛鄼z查。

提高了檢查效率

IPLEX NX易于操作，整機設計符合人機工程學。即使是長時間檢查過程中，由于NX擁有可更換的內窺鏡組件和具有TrueFeel技術的角度控制系統，因此也能使用戶感到舒適與易于操控。

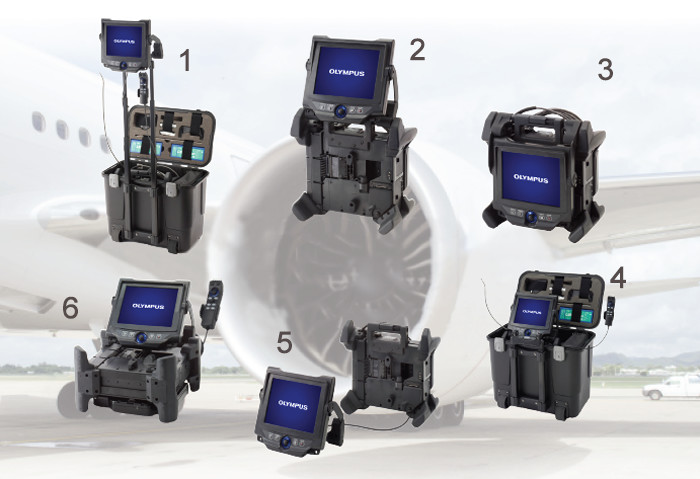

多種位置設計

可以以六種不同的方式設置IPLEX NX，以大化提高用戶舒服舒度。在不同的環境中使用IPLEX NX時，可以將觸摸屏顯示器放置于舒服的位置。甚至可以將主機與顯示器分離，以增加靈活性和便捷性。使用選配的遙控器可以進行佳的輕觸控制。

吧臺式, 2.右上式, 3.緊湊式, 4.平板式, 5.分離式, 6.箱頂式

可更換的內窺鏡插入管套件

為適合的工作選擇適合的工業視頻內窺鏡插入管套件。采用長度從3.5m到7.5m的6.0mm內窺鏡和長度為3.5m和5m的4.0mm內窺鏡即可設置一套NX工業視頻內窺鏡系統應用于各種檢查。

TrueFeel

一種新采用的電機進一步增強了TrueFeel的操作性能，能夠?qū)崿F(xiàn)快速而反應靈敏的移動。檢查員可以通過輕便而舒服的操作來靈活地控制內窺鏡，還能緩解用戶的疲勞。

耐用的Tapered Flex插入管

為實現順暢的工業視頻內窺鏡插入，Tapered Flex插入管組合了可操控性與佳的軟硬度，使用戶能夠快速而輕松地到達目標區域。插入管擁有四個層結構，外層采用了鎢鋼絲編織層，以增強耐久性和彈性。

圖像疊加功能

圖像疊加功能使檢查員能夠比較實時圖像與保存在工業視頻內窺鏡上的圖像，以對比過去和現在的情況。這項功能使用戶能夠更輕松地監控被檢測物體隨時間的變化。

InHelp檢查輔助軟件

	InHelp檢查輔助軟件簡化了數據輸入和管理，提高了效率，簡化了檢查，并且組織好保存的圖像?？蛇x數據設置提供了標準的檢查結構。
	InHelp檢查輔助軟件 (用于報告定制) 使用戶的日常工作簡單而輕松。通過與數據設置匹配的可選報告模板，用戶只須幾次點擊即可生成詳細的報告。

圖像共享 (可選)

使用配備了市售無線LAN的SD卡即可使多位專家能夠同時監控遠程操作，增強了分析的速度和檢查的精準性。

* 使用東芝FlashAirWireless LAN SD卡來確認 (確認可以操作)

技術規格

內窺鏡裝置
型號編號		IV9435N	IV9450N	IV9635N	IV9650N	IV9675N
插入管	內窺鏡直徑	φ4.0mm	φ4.0mm	φ6.0mm	φ6.0mm	φ6.0mm
	內窺鏡長度	3.5m	5.0m	3.5m	5.0m	7.5m
	外部	高耐用性鎢鋼絲編織層
	導管的軟硬度	硬度一致		Tapered Flex插入管，軟硬度向硬末端逐步增加。
光學系統	視野角	可通過光學適配器進行選擇。可安裝立體測量適配器。
	視野方向
照明		高強度激光二極管
關節部	關節角度上/下/右/左	130°		180°		150°
	關節操作	使用高性能電機輔助的TrueFeel內窺鏡角度控制技術。

主機
尺寸 (W x D x H)		320(W) x 310(H) x 180(D)mm
重量		3.9kg
大致的系統重量 (帶電池和SDHC卡)		7.1kg	7.2kg	7.3kg	7.4kg	7.6kg
LCD顯示器		8.4英寸日光屏，觸摸屏LCD，高清型。
輸入/輸出端口	輸入端口	S-視頻
	輸出端口	VGA
USB接頭		A型接頭，2.0版標準。
電源		電池: 標稱14.8V，操作時間大約100分鐘。AC電源: 100V 到 240V，50/60Hz (使用隨附的交流適配器)
記錄介質		SDHC卡和USB閃存盤 (僅記錄靜態圖像)
靜態圖像記錄	分辨率	H768 x V576 (像素)		H1024 x V768 (像素)
	記錄格式	壓縮JPEG格式
視頻記錄	分辨率	H768 x V576 (像素)		H1024 x V768 (像素)
	記錄格式	MPEG-4 AVC (H.264) 格式，兼容Windows Media Player
立體測量	距離	兩點之間的距離。
	點到線	點到用戶定義線之間的垂直距離。
	深度	點到用戶定義面之間的正交深度/高度。
	面積/線	多點周長和面積測量。

光學適配器規格
光學適配器種類
		光學系統			硬末端
		視野角	視野方向	景深^*1	外徑^*2	硬末端^*3
φ4.0mm 光學適配器	AT80D/FF-IV94N	80°	前向	35 到 ∞mm	φ4.0mm	20.1mm
	AT120D/NF-IV94N	120°	前向	2 到 200mm	φ4.0mm	20.2mm
	AT120D/FF-IV94N	120°	前向	17 到 ∞mm	φ4.0mm	20.1mm
	AT100S/NF-IV94N	100°	側向	2 到 15mm	φ4.0mm	22.9mm
	AT100S/FF-IV94N	100°	側向	8 到 ∞mm	φ4.0mm	22.9mm
	AT70D/70D-IV94N	70°/70°	前向	5 到 200mm	φ4.0mm	22.3mm
	AT50S/50S-IV94N	50°/50°	側向	3 到 150mm	φ4.0mm	26.7mm
φ6.0mm 光學適配器	AT50D/FF-IV96N	50°	前向	50 到 ∞mm	φ6.0mm	21.3mm
	AT80D/FF-IV96N	80°	前向	20 到 ∞mm	φ6.0mm	21.3mm
	AT120D/NF-IV96N	120°	前向	7 到 300mm	φ6.0mm	21.4mm
	AT120D/FF-IV96N	120°	前向	19 到 ∞mm	φ6.0mm	21.4mm
	AT120S/NF-IV96N	120°	側向	4 到 150mm	φ6.0mm	26.6mm
	AT120S/FF-IV96N	120°	側向	20 到 ∞mm	φ6.0mm	26.6mm
	AT90D/90D-IV96N	90°/90°	前向	5 到 250mm	φ6.0mm	25.0mm
	AT70S/70S-IV96N	70°/70°	側向	4 到 250mm	φ6.0mm	31.2mm

*1. 指示佳對焦的觀察距離。
*2. 安裝在工業視頻內窺鏡上時，適配器可以插入φ4.0mm和φ6.0mm的小孔。
*3. 指示安裝時內窺鏡硬末端處的硬直部長度。

IPLEX NX操作環境
操作溫度	插入管	空氣中 : -25 到 100°C
	其它部件	空氣中 : -21 到 49°C (帶電池)
	其它部件	空氣中 : 0 到 40°C (帶交流電源適配器)
相對濕度	所有部件	15 到 90%
抗液性	所有部件	暴露于機油、輕油或5%的鹽液中時仍可操作。
防水性	插入管	安裝了觀察光學適配器時可以進行水下操作。采用了立體測量光學適配器時不能在水下操作。 IV94系列 - 深度大為5.0m (16.4ft) 。 IV96系列 - 深度大為7.5m (24.6ft) 。
防水性	其它部件	風雨條件下可操作 (必關閉電池盒)。水中不可操作。

MIL-STD 標準一致性
通過以下MIL-STD-810F/G和MIL-STD-461F標準確認了操作環境性能。不對任何條件下的無損壞作出保證。有關詳情，請咨詢奧林巴斯公司銷售代表。
類型	方法
振動	MIL-STD-810G，方法 514.6，程序 Ⅰ (一般振動試驗)
撞擊	MIL-STD-810G，方法 516.6，程序 Ⅳ (運輸?shù)湓囼?yàn))
防水性	MIL-STD-810G，方法 506.5，程序 Ⅰ (雨和風雨試驗)
濕度	MIL-STD-810G，方法 507.5
鹽霧	MIL-STD-810G，方法 509.5
沙塵	MIL-STD-810G，方法 510.5，程序 Ⅰ (揚塵試驗)
冰凍/凍雨	MIL-STD-810G，方法 521.3
電磁干擾 (EMI)	MIL-STD-461F
易爆環境	MIL-STD-810G，方法 511.5 (易爆環境中的操作試驗)

尺寸

附件

遙控手柄裝置

MAJ-2260

這種智能化的輕便型手持遙控器能夠輕松地實現調節功能，比如亮度和變焦，顯示切換，記錄，操縱桿操作，實時物距，實時物距測量功能等。

LCD延長電纜

MAJ-2261

即使主機遠離顯示器，使用這種2米長的LCD電纜也能進行檢測工作。

硬套管

MAJ-1253 (用于6.0mm插入管)

MAJ-1737 (用于4.0mm插入管)

套件適用于6.0mm和4.0mm工業視頻內窺鏡。每個套件包括三根長度為250mm，340mm和450mm的硬套管。

鋰電池

鋰電池
NP-L7S
電池充電器
JL-2PLUS/OL-0 (115V型)
JL-2PLUS/OL-1 (220V型)

電池盒設計容納一個電池充電器和兩塊電池。采用全套電池后，IPLEX NX系統即可隨時在任何地方、任何時間進行檢查。

光學適配器

IPLEX NX擁有種類齊全的光學適配器，以滿足任何應用的光學需求。

Smart Tip?
*Smart Tip 是一種自動識別光學適配器的功能。

內窺鏡插入管攜帶箱

MAJ-2262

可以裝載可更換內窺鏡插入管裝置，并地搬運到檢查地點。
