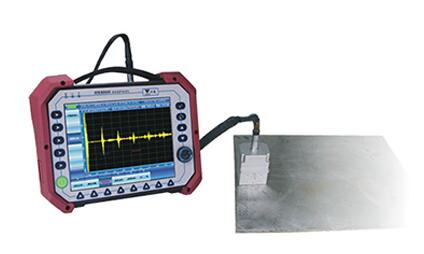

HS900H型電磁超聲檢測儀

產品概述
HS900H是一款手持式集成壓電導波檢測、電磁超聲導波檢測、測厚的多功能一體機，檢測可覆蓋各種板材、棒材、管材及金屬容器的工件探傷的多功能型儀器

咨詢熱線：13761118001

產品介紹123

產品概述
HS900H是一款手持式集成壓電導波檢測、電磁超聲導波檢測、測厚的多功能一體機，檢測可覆蓋各種板材、棒材、管材及金屬容器的工件探傷的多功能型儀器
性能特點
HS 900H 功能特點：

性能特點：針對多種工件及環境，集成壓電和電磁的多功能檢測一體機

中距離低頻壓電導波檢測：

檢測對象：棒材、管材，桿類，匹配壓電探頭中距離管道檢測、路燈桿等腐蝕及內外傷檢測；

中距離高頻電磁導波檢測：

檢測對象：板材、棒材、管材、容器等工件內外面缺陷，匹配電磁導波探頭、能激發Lamb波、SH波（水平剪切波）對管道、平板的內外面上缺陷進行檢測，表面波探頭殼檢測工件的裂紋、腐蝕、刻槽等缺陷，體波探頭氣泡、分層傷，對接焊縫中的未焊透、未熔合等缺陷；

高頻電磁測厚：檢測對象：檢測難加工材料及壓力容器，如鑄鋼，鑄鐵，奧氏體不銹鋼，匹配電磁測厚探頭，能對工件進行高、低溫下的精準測厚及自動掃查測厚。

技術參數
HS 900H技術參數：

儀器參數

?顯示：8.4寸24位TFT_LCD真彩顯示（分辨率800 x 600）

?數據存儲：內部32GB-SSD存儲 ，外接USB可直接存儲

?報警器：1個

?供電方式：AC220--DC15V交流適配器，11.1V鋰電池

?電池使用時間：≥6小時；

?工作溫度范圍：0℃ - 45℃；

?存放溫度范圍：–0℃ - 50℃（含電池）；

?尺寸：250×180×75（mm

?整機重量：≤ 3.5Kg（含電池）；

?外部接口：

1)通訊接口： USB2.0×2，100M/1000M LAN×1，VGA×1；

2)編碼器接口：具備掃查器位置信息記錄接口（編碼器接口），2個；

3)存儲：內部硬盤，容量應≥32GB；

4)外部前置放大器復合線纜接口；

5)單壓電通道

技術參數

		電磁通道	壓電通道
發 射參數	通道數	高頻電磁單通道	常規A超單通道
	輸出	差分方波輸出	負單脈沖（壓電通道）、
	激勵頻率	300KHz-6MHz	50ns-10us（壓電通道）
	激勵個數	1-20個可調	單脈沖（壓電通道）
	激勵電壓	300Vpp-800 Vpp	300Vpp-800 Vpp
	發射功率	瞬時30KW	瞬時3.2KW
接收參數	檢測范圍	電磁導波最遠檢測3m，	壓電導波最遠檢測10m，
	接收帶寬	0.3M-6M	50K-2M/0.5M-4M
	重復頻率	15Hz-300Hz	50Hz-300Hz
	采樣頻率	100M-14Bi	200M-10bit
	增益調節	0-80dB	0-110dB
