EPOCH LTC超聲波探傷儀

prev
next

EPOCH LTC超聲波探傷儀

產品概述:
EPOCH LTC 的設計基于技術領先的EPOCH XT,其功能齊備,符合EN12668-1標準,不僅具有大量的標準性能,而且還配有多個專門的選項以滿足用戶的檢測需要。
咨詢熱線:13761118001

產品介紹

型號說明

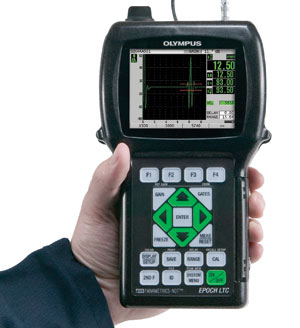

EPOCH LTC數字超聲探傷儀


EPOCH LTC數字超聲探傷儀體現了當今最先進的技術。該儀器體積小而重量輕,僅重0.96 公斤(2.12磅)。EPOCH LTC 的設計基于技術領先的EPOCH XT,其功能齊備,符合EN12668-1標準,不僅具有大量的標準性能,而且還配有多個專門的選項以滿足用戶的檢測需要。

該儀器配有具有全VGA分辨率(640 x 480)的明亮彩色穿透反射式顯示屏,能夠以高分辨率顯示A掃描,并且在包括陽光直射的任何光線條件下,都能清晰顯示圖像。EPOCH LTC的設計符合IP67的要求,能確保儀器在無損探傷現場常見的惡劣環境下操作正常。

特點

l  密封外殼,符合IP67要求,可在惡劣環境下使用

l  符合EN12668-1標準

l  重量輕,僅為0.96 公斤(2.12 磅)

l  全VGA多色彩穿透反射式顯示功能

l  USB(OTG)端口,用于與計算機通訊以及直接打印

l  袖珍SD存儲卡以及具有標準字母數字式數據電子自動記錄器的機載存儲器

l  標準動態DAC/TVG曲線功能

l  具有數字濾波器的數字高動態范圍接收器

l  帶有調節選項的高性能方波脈沖發生器

袖珍探傷儀的強大功能

為滿足用戶檢測需要,EPOCH LTC 含有許多標準性能。其中包括方波脈沖發生器、動態DAC/TVG 曲線、可選數字式濾波器、0 dB到110 dB的增益范圍、峰值記憶、0.025毫米(0.001英寸)測量分辨率,以及一個帶有可編程報警的閘門。此外,儀器還提供許多特定應用的可選軟件功能:機載DGS/AVG、手動脈沖重復頻率(PRF) 控制、脈沖寬度調整、閘門2、曲面校正,以及為增強控制提高功效而配備的GageView Pro 軟件界面程序。

l  具有PerfectSquare?技術的標準方波脈沖發生器

l  標準數字式接收器濾波:寬帶和高通設置

l  為滿足檢測需要可完全自定義的四個測量顯示??蔀槊總€(gè)顯示框自由選擇閘門測量。

l  波幅測量分辨率為0.25%滿屏高。

l  為厚度、聲程、斜深進行自動校準。

l  從0%到110%滿屏高的波幅測量

l  自動控制的PRF(10 Hz 到 500 Hz)??梢赃x擇手動控制。

l  柵格顯示模式:

- 標準的1到10格

- 聲程

- 用于角度聲束檢測的跨度模式

- 可選的100%或110%垂直顯示

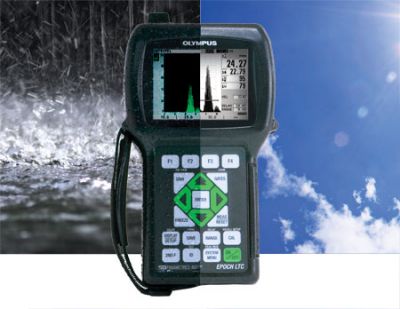

抵御惡劣環境能力

EPOCH LTC 能在包括海上與沙漠的各種嚴酷的現場工作環境中正常操作。

l  其密封設計符合IP67要求。

l  可在美軍標準MIL-STD-810F 程序1和國家防火協會規范NFPA 70E 500節 1級 2分段 D組中規定的爆炸氣體環境中應用。

l  通過了IEC 60068-2-27,60 g,6 ms H.S.的防震測試,3軸,共18軸。

l  通過了IEC 60068-2-6的振動(正弦振動)測試,0.03英寸DA為50 Hz 到150 Hz,或者2 g,20 個掃查周期。

l  寬泛的工作溫度范圍:

- 鋰離子電池:-10 °C 到 50 °C (14 °F 到 122 °F)

- 電池存儲溫度:0 °C 到 50 °C (32 °F 到 122 °F)

- 充電溫度:0 °C 到 40 °C (32 °F 到 104 °F)

l  手腕帶可按左手或右手操作習慣安裝。

l  密封電池盒,無需工具即可更換電池。

l  USB(OTG)端口、袖珍SD卡插口以及VGA/RS-232接口都附有密封的輸入輸出保護裝置。

簡化的小型鍵盤設計


EPOCH LTC 具有簡化的小型鍵盤,通過用左手或右手敲擊鍵盤,可以直接使用儀器的主要功能,進行全面控制。

快速參數調整與迅速便捷的儀器設置文件檢索(CAL)。

具備英語、國際符號、日語及中文版本。

四個自定義功能鍵,可為儀器設置參數選擇預設數值。

高級軟件功能與數據管理能力



動態DAC/TVG:

對比DAC曲線或以時變?cè)鲆娣ㄐ迯?fù)后的參考回波波幅,以百分比或dB值計算信號波幅。DAC版本包括ASME、ASME 3、JIS以及自定義。涵蓋以下主要功能:動態可調DAC曲線、DAC和TVG視圖切換、自定義DAC報警曲線。




技術規格:

基本規格

標準

符合 EN12668-1 標準

重量

0.96 公斤 (2.12 磅),帶鋰離子電池

尺寸(高 x 寬 x 厚)

223.3 毫米 x 128.9 毫米 x 55.1 毫米 (8.79英寸 x 5.07英寸 x 2.17 英寸)

鍵盤

英文、國際、日語或中文

語言

英文、西班牙語、法語、德語、意大利語、日語、中文、俄語、挪威語、瑞典語

傳感器連接

LEMO 00

電池

充電鋰離子電池。標準AA電池包

電池工作時間

- 鋰離子電池:8 小時到 9 小時

- AA 鋰離子電池:3 小時到 4 小時

電源要求

交流主電源:100 - 120 VAC、200 - 240 VAC、50 - 60 Hz

環境評級

符合 IP67 環境侵入保護評級

可在美軍標準 MIL-STD-810F 程序1和國家防火協會規范NFPA 70E 500節 1級 2分段 D組中規定的爆炸氣體環境中應用

防震測試

通過了IEC 60068-2-27,60 g,6 ms H.S.的防震測試,3軸,共18軸。

通過了IEC 60068-2-6的振動(正弦振動)測試,0.03英寸DA為50 Hz 到150 Hz,或者2 g,20掃查周期。

顯示

彩色穿透反射式液晶顯示

60 Hz 刷新率,用戶可選擇不同色彩主題和亮度,兩個分屏模式和一個全屏模式。

顯示器尺寸

640 像素 (寬) x 480 像素 (高); 75 毫米 (2.95英寸) 寬 x 56毫米 (2.21英寸) 高 x 94 毫米 (3.7英寸) 對角線

波幅柵格模式

100% 或 110% 波幅顯示

時基柵格模式

標準格式為 0 到 10 格,聲程模式將聲程范圍分成5個相等的柵格??缍饶J揭詵鸥窬€來表示聲程跨距

脈沖發生器

方波脈沖發生器

寬度固定的方波脈沖發生器可有效地用于一般缺陷探測應用

脈沖寬度

主體儀器中寬度固定。使用EPLTC-SWP選項,從25 ns 到5,000 ns (0.1 MHz)可調

脈沖重復頻率 (PRF)

由儀器軟件自動控制,范圍從 10 Hz 到 500 Hz

測量速率

10 Hz 到 500 Hz。永遠與PRF相等

激發能量設置

100 伏到 400 伏,100伏增量

阻尼

50,100,200,400 歐姆

接收器

增益

0 dB 到 110 dB - 位于功能鍵之上的兩個用戶定義的增益增量的調整和預置

儀器總帶寬

0.2 MHz 到 26.5 MHz,在 -3 dB處

數字濾波器設置

標準:0.2 MHz到 10.0 MHz

寬帶:2.0 MHz到 21.5 MHz

高通:8.0 MHz到 26.5 MHz

檢波

全波、正半波、負半波、射頻

系統線性

水平:+/- 0.5% FSW

垂直:0.25% FSH,放大器精度:+/- 1 dB

抑制

0% 到 80% 滿屏高,帶可視警告

校準:速度和零偏移的自動距離校準

檢測模式

脈沖回波、雙晶或穿透

單位

毫米、英寸或微秒

范圍

主體儀器:4 毫米到 5,000 毫米 (0.144 英寸到200英寸)

延長范圍選項

4 毫米到 10,000 毫米 (0.144 英寸到400英寸)

速度

635到 15240 米/秒 (0.025到0.6000英寸/微秒)

零偏移

0到750 微秒

顯示延遲

-59毫米到最大范圍 (-2.323英寸到最大范圍)

折射角度

10° 到 85°,分辨率為 0.1°

測量

類型

厚度、聲程、投影、深度、波幅、閘門1的傳播時間

閘門2選項

可進行不依據閘門2測量和閘門2報警的回波-回波測量

四個測量顯示位置

用戶可以從任何一個閘門選擇多達四個測量值實時顯示在屏幕上

動態 DAC/TVG 標準

帶有多達6條報警曲線的ASME、ASME III、JIS、CUSTOM DAC。可進行曲線增益的動態調整,動態范圍 110 dB,斜率100 dB/μs,捕捉點數多達50個。

波幅測量

0% 到 110%滿屏高

X-值校正

從表面距離測量值中減去聲束出射點到探頭前沿的距離。

閘門 1

測量回波高度和傳播時間

閘門起點

在整個顯示范圍內可變

閘門寬度

在閘門起點到顯示終點的范圍內可變

閘門高度

在2%到95%滿屏高的范圍內可變

報警

正、負閾值;最小深度

縮放

顯示范圍為閘門1的寬度

儀器輸入/輸出

USB

用于與PC機通訊、打印以及使用USB驅動器進行數據存儲的USB OTG端口

VGA 輸出端口

用于與PC機顯示器和/或投影儀連接

袖珍 SD

用于數據存儲的插卡孔

RS-232 端口

用來在使用PC機時,遠程控制 EPOCH LTC

數據存儲

多達 50,000個

可標識的波形、測量以及機載內存中的設置參數。袖珍SD卡的采用實際上無限擴充了數據存儲
