超聲導波UltraWave LRT

產品概述:
利用超聲導波技術的UltraWave LRT系統激勵了低頻超聲波后,超聲波會沿管道的軸向傳播幾十米遠的距離,并探測到管道壁厚的變化情況。這個系統是普測在役管道和管線的理想設備,它可以從管道上的一個單一檢測位置,檢測難于接觸到的長距離管道。
咨詢熱線:13761118001

產品介紹

型號說明

超聲導波UltraWave LRT

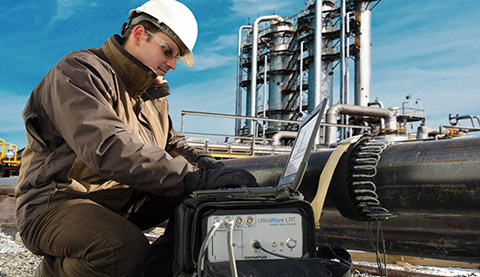

利用超聲導波技術的UltraWave LRT系統激勵了低頻超聲波后,超聲波會沿管道的軸向傳播幾十米遠的距離,并探測到管道壁厚的變化情況。這個系統是普測在役管道和管線的理想設備,它可以從管道上的一個單一檢測位置,檢測難于接觸到的長距離管道。這個系統包含軟件、采集單元、觸摸屏筆記本電腦,以及裝配于帶子和氣囊?guī)У男∏商筋^。




利用超聲導波技術對管道進行檢測

超聲導波檢測技術具有普測長距離在役管道和管線的能力,既可以探測到地面以上常規管道結構中帶有缺陷的部位,也可以完成某些應用,如:對埋設管道、絕熱管道、涂層管道或豎管進行的檢測。此外,這個技術還可以探測到管板、夾鉗及管架的腐蝕情況。

超聲導波技術可以對難以接觸到的管道進行檢測。這種技術可以定位管道上需要進一步檢測的區域,從而避免了在沒有探測到缺陷的情況下,挖掘土地、去除涂層、搭建腳手架等一系列不必要的工作。這種技術的使用不僅可大量減少操作費用,而且對于不能使用清管器的管道來說,還是一種有效的檢測方案。



穿越道路的埋設管道             管道絕熱層下面的腐蝕(CUI)     管架

豎管




超聲導波技術

超聲導波技術是一種用于確定管壁上潛在退化區域的無損檢測方式,如:管道外壁或內壁的腐蝕和金屬損失。超聲導波技術可以從管道上的一個單一檢測位置普測整個管壁,可覆蓋的管道長度達幾十米;而常規UT技術只能檢測傳感器下面或附近的局部區域。完成超聲導波普測后,只需對管道上帶有缺陷的特定位置進行驗證性檢測。超聲導波系統與其它NDT技術結合在一起使用,有助于在不影響數據質量的情況下,提高腐蝕管理項目的效率。

常規UT技術只能檢測傳感器下面或附近的局部區域。



超聲導波檢測技術可以普測整個管壁,從探頭組裝圈位置開始,可覆蓋組裝圈兩側以外幾十米長的管道距離。




超聲導波技術的優勢

? 高檢測效率,長距離覆蓋,快速普測。

? 可以掃查難以接觸到的管道,如:埋設管道、涂層管道、絕熱管道及穿墻管道,從而省去了挖掘土地及去除絕熱層所需的成本。

? 100 %管壁普測覆蓋率。

? 是一種應用于管道完整性管理項目的性價比極高的解決方案。

? 在役檢測(無需停工)




UltraWave LRT系統

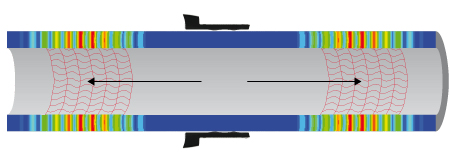

UltraWave LRT系統激勵了低頻超聲波后,超聲波會從探頭組裝圈的兩側沿管道軸的方向傳播。有多個因素會影響遠檢測距離:管道配置、環境、管道內的流體類型以及涂層類型。傳播的扭轉波可以探測到管道整個橫截面區域的一般變化,以及材料屬性的變化。

探頭組裝圈兩側的檢測長度分別可達91米(300英尺)。



技術規格

采集單元的技術規格

重量

7.1公斤(16磅)

外型尺寸(寬×高×厚)

250mm×150mm×400mm(9.8in.×6in.×15.7in.)

環境技術規格

存儲溫度:–20 ?C到60 ?C(–4 ?F到140 ?F)
工作溫度:0 ?C到45 ?C(32 ?F到113 ?F)

電源

兩個鋰離子電池和AC適配器

儀器運行時間

一般可運行8小時

符合的標準

CE、RoHS及WEEE

外殼

符合IP54評級



電池

電池型號

OMNI-A-BATT2(U8760059)

電池類型

智能型鋰離子電池



脈沖發生器技術規格

通道數量

16個

脈沖類型

方波

脈沖電壓

40到300 Vp-p

模式

脈沖回波

頻率范圍

15 kHz~85 kHz

循環數量

1–10
